Corto circuito auto: guida passo passo per la ricerca e riparazione del guasto

Il fusibile salta appena accendi le luci. Oppure senti un odore acre di plastica bruciata che sale dall'abitacolo mentre provi ad azionare i vetri elettrici. È uno scenario frustrante che ogni proprietario d'auto teme: il corto circuito è un'anomalia elettrica in cui due conduttori entrano in contatto diretto, causando un flusso di corrente incontrollato. Quando questo accade nell'impianto elettrico dell'automobile, non si tratta solo di un fastidio momentaneo. Se ignorato, può portare al surriscaldamento dei cavi, danni irreparabili alle centraline elettroniche o, nel peggiore dei casi, all'innesco di un incendio.

Trovarne la causa senza farsi prendere dal panico richiede metodo, non fortuna. Non serve essere ingegneri elettrici, ma è fondamentale seguire una procedura logica e sicura. In questa guida ti porto passo dopo passo attraverso il processo di diagnosi, partendo dalla messa in sicurezza fino alla riparazione definitiva, utilizzando strumenti accessibili come il multimetro e la lampada di prova.

Comprendere il problema: cos'è esattamente un corto circuito?

Prima di aprire qualsiasi pannello o scollegare fili, è utile capire cosa sta succedendo sotto il cofano. L'impianto elettrico di un'auto funziona a bassa tensione (solitamente 12 Volt) e alta corrente. Un filo isolato correttamente dirige l'energia verso un componente specifico, come la pompa della benzina o i fari anteriori.

Un cortocircuito si verifica quando l'isolante di quel filo si rompe o si consuma, permettendo alla corrente di trovare un percorso alternativo a resistenza quasi zero. Di solito, questo significa che il filo positivo tocca direttamente la carrozzeria metallica (che funge da massa o polo negativo). Il risultato immediato è un picco di corrente talmente elevato che il sistema di protezione interviene: il fusibile si brucia o l'interruttore automatico scatta. Se protezioni mancano o sono inadeguate, il calore generato scioglie l'isolante rimanente e danneggia i componenti vicini.

Fase 1: Messa in sicurezza assoluta

La prima regola d'oro quando si lavora sull'elettronica automobilistica è la prudenza. Le moderne automobili contengono decine di moduli di controllo sensibili; collegare o scollegare componenti con l'alimentazione attiva può distruggerli istantaneamente.

1. Spegni tutto: Spegni il motore, togli la chiave dall'accensione e assicurati che tutte le utenze (luci, radio, climatizzatore) siano disattivate.
2. Scollega la batteria: Questo è il passaggio più importante. Utilizza una chiave appropriata per svitare il morsetto del polo negativo (-) della batteria auto è la fonte primaria di energia elettrica del veicolo. Togliendolo, interrompi il ritorno di corrente verso massa, rendendo sicuro toccare i cavi senza rischi di scariche o nuovi corti accidentali.
3. Aspetta qualche minuto: Alcune centraline mantengono condensatori carichi. Attendere 5-10 minuti permette ai sistemi di scaricare completamente l'energia residua.

Fase 2: Identificare il circuito colpevole

Ora che l'auto è "morta" elettricamente, dobbiamo capire quale ramo dell'impianto sta creando il problema. Non puoi controllare tutti i metri quadrati di cablaggio dell'auto alla cieca. Devi restringere il campo.

Inizia osservando i sintomi. Quale funzione ha smesso di funzionare? Se i tergicristalli non vanno e il relativo fusibile è blown (bruciato), il guasto è molto probabilmente sul circuito dei tergicristalli. Vai alla scatola fusibili (spesso situata nel vano motore o sotto il volante) e individua il fusibile danneggiato. Guardando la legenda stampata sulla copertura della scatola, noterai il nome del circuito associato a quel fusibile.

Se non hai un multimetro a portata di mano, puoi usare un metodo rudimentale ma efficace: la tecnica del "sostituzione temporanea". Inserisci un nuovo fusibile dello stesso amperaggio. Riattiva l'accensione (senza avviare il motore) e attivi l'utienza corrispondente. Se il fusibile salta immediatamente, hai confermato che il corto è presente su quella linea specifica. Scollega subito la batteria nuovamente per procedere con la misurazione.

Fase 3: Scegliere lo strumento giusto per la diagnosi

Per localizzare il punto esatto del danno, avrai bisogno di uno strumento di misura. Esistono due approcci principali, ognuno con pro e contro.

Per questa guida, ci concentreremo sull'uso del multimetro in modalità ohmmetrica (resistenza/continuità), poiché è il metodo più sicuro per chi opera da hobbista e meno rischioso per i componenti sensibili dell'auto.

Fase 4: Localizzare il punto esatto del guasto

Qui entra in gioco la pazienza. L'obiettivo è scoprire dove esattamente il filo tocca massa. Segui questi passaggi:

1. Isola il carico: Rimuovi il fusibile del circuito difettoso. Trova il connettore principale che alimenta il componente finale (es. la lampadina del faro o il motorino dei vetri) e scollegalo. Questo separa il cavo di alimentazione dal dispositivo che dovrebbe usarlo.

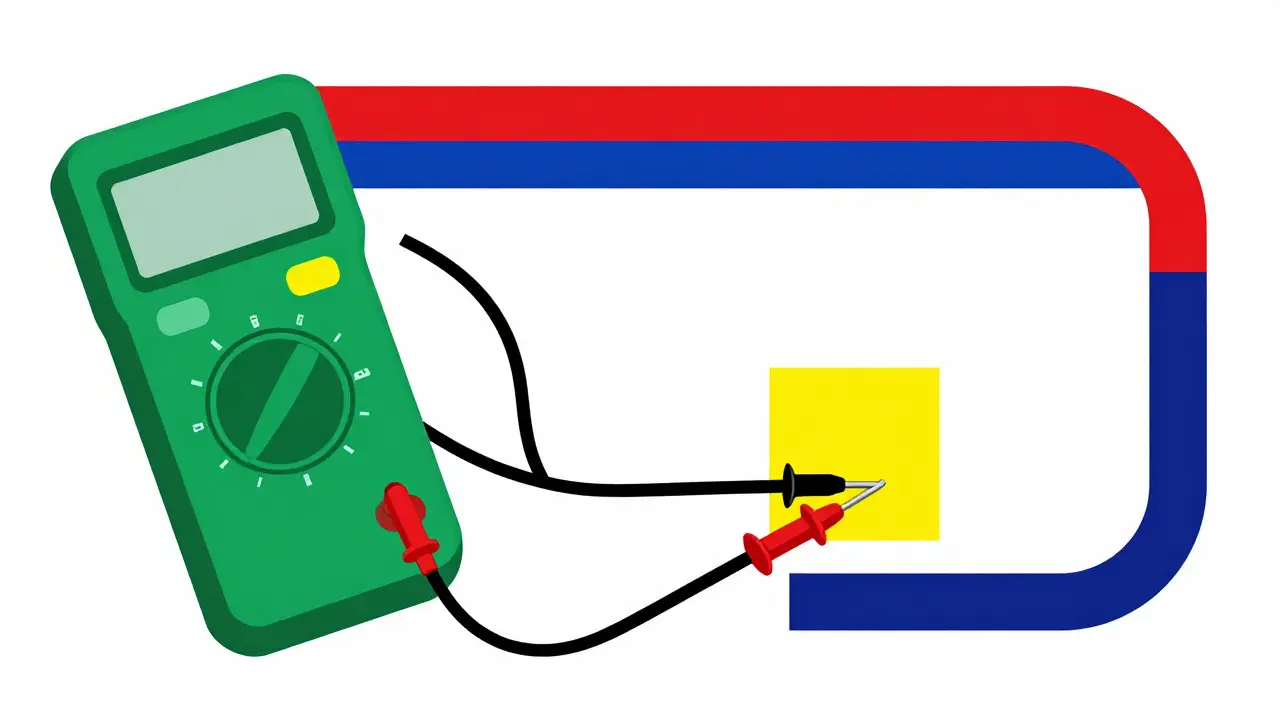

2. Imposta il multimetro: Gira la selezione su "Continuità" (spesso indicata con un simbolo di onde sonore) o sulla scala Ohm (Ω) più bassa.
3. Effettua la misurazione: Collega il puntale nero del multimetro a un punto di massa pulito (una vite metallica sul telaio, ben visibile e priva di ruggine). Tocca con il puntale rosso l'estremità del filo sospetto (quello che era collegato al fusibile).
4. Interpreta il risultato:
   • Se il multimetro suona continuamente o mostra una resistenza vicina a 0 Ohm, hai un corto verso massa su quel tratto di filo.
   • Se il display mostra "OL" (Over Limit) o nessuna reazione, il filo è sano e il problema potrebbe essere nel componente stesso o altrove.

Se hai confermato il corto sul filo, devi trovarne la posizione fisica. Procedi per esclusione lungo il fascio di cavi. Apri le guaine protettive nei punti critici: vicino alle cerniere delle portiere (dove i cavi si piegano spesso), sotto i tappetini del passeggero, o dove il cablaggio passa attraverso la paratia firewall. Mentre apri le sezioni, continua a monitorare la resistenza. Nel momento in cui la lettura cambia drasticamente o il suono di continuità si interrompe, sei arrivato al punto del danno.

Fase 5: Riparazione e isolamento definitivo

Una volta individuato il punto in cui l'isolante è rotto o il metallo nudo tocca la carrozzeria, è tempo di agire. Una riparazione fatta male oggi causerà un altro guasto domani.

• Preparazione: Pulisci bene il cavo da grasso, polvere e ossidi usando un panno asciutto o alcol isopropilico.
• Riparazione leggera: Se il danno è minimo (solo graffi superficiali sull'isolante), avvolgi la zona con nastro isolante di alta qualità, specifico per uso automotive (resistente al calore e agli oli).
• Riparazione strutturale: Se il filo è spezzato o l'isolante è fuso, taglia via la parte danneggiata. Strippa le estremità sane dei due capi. Usa una guaina termorestringente è tubo di plastica che si restringe e sigilla saldamente attorno ai cavi quando riscaldato insieme a un terminale crimpato. Crimpa i terminali maschio e femmina sulle estremità dei fili, inseriscili nella guaina termorestringente e uniscili. Applica calore con un phon o un accendino per sigillare ermeticamente la giunzione. Questo impedisce all'umidità di penetrare e causare corrosione futura.

Fase 6: Verifica finale e rimontaggio

Non riavviare l'auto immediatamente. Prima, rifai la misurazione di continuità descritta nella Fase 4. Il multimetro non dovrebbe più suonare (circuito aperto). Solo allora, ricollega il connettore del componente, reinserisci un nuovo fusibile corretto e richiudi il polo negativo della batteria.

Accendi l'auto e testa la funzione riparata. Controlla anche che nessun altro sistema sia stato influenzato. Se tutto funziona regolarmente, hai risolto il problema. Ricordati di rimontare accuratamente tutti i pannelli interni e le protezioni dei fasci cavi per evitare che il problema si ripresenti a causa di sfregamenti meccanici.

Quando chiamare un professionista?

Sebbene molti cortocircuiti siano risolvibili con un po' di manualità, ci sono casi in cui è meglio fermarsi. Se il guasto riguarda circuiti complessi come quelli dell'iniezione elettronica, degli airbag o dei sistemi di frenata ABS, l'errore può costare caro in termini di sicurezza e costi di sostituzione delle centraline. Inoltre, se non riesci a trovare il punto del corto nonostante un'accurata ispezione visiva e strumentale, potresti avere un guasto intermittente interno a un modulo di controllo, che richiede attrezzature diagnostiche professionali (come scanner OBDII avanzati e schemi elettrici dettagliati specifici per il modello).
